| 行業新聞 |
|
 |
| 綜合布線系統工程解析：從標準、設計到驗收的關鍵路徑 |
| 添加日期：2025-12-25 11:20:41 編輯：力豐科技 來源：http://www.tianhai-shoes.com 閱讀次數：9 |
綜合布線系統是支持建筑物內語音、數據、圖像及多媒體等信息傳輸?shù)奈锢砘A設施。它采用模塊化、標準化的結構，將復雜的通信網絡整合為一個易于管理、擴展和升級的統一系統。
一個規劃科學、施工規范的綜合布線系統，是保障各類智能化應用穩定運行并適應未來技術發展的關鍵。

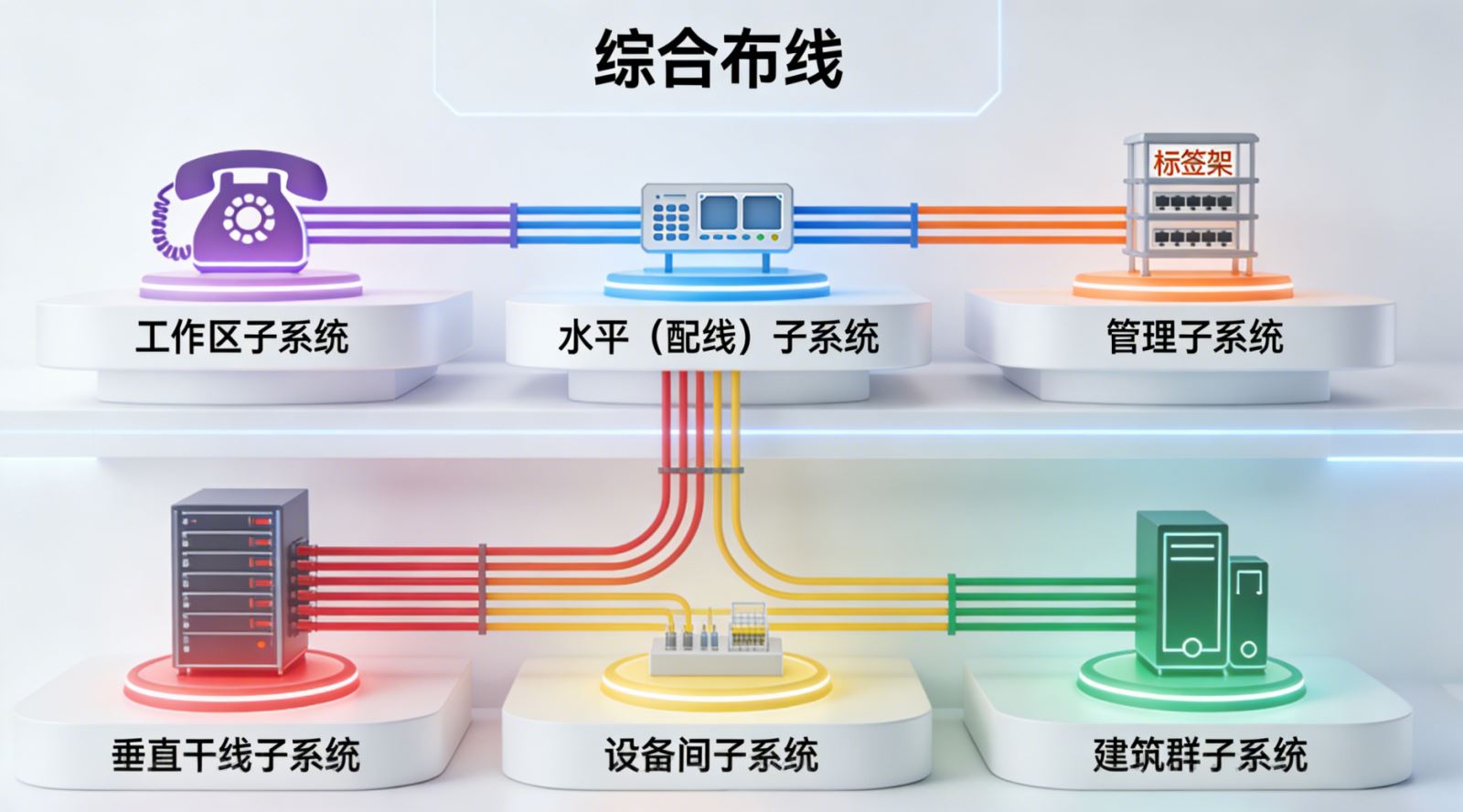

系統構成：六大標準子系統
中山監控安裝公司談到一個完整的結構化綜合布線系統通常包含以下六個獨立且關聯的子系統：
工作區子系統
指用戶辦公區域的終端連接部分，包括信息插座（網絡、電話接口）、連接終端設備的跳線及適配器。通常每個工作位會設置雙口或單口面板，分別連接數據與語音設備。
水平（配線）子系統
該系統負責連接樓層配線架至工作區的信息插座。主要采用超五類或六類及以上非屏蔽/屏蔽雙絞線，傳輸距離不得超過90米。線纜通常通過吊頂內的線槽或管道敷設至墻面插座。
管理子系統
由各樓層的配線設備（如機柜、配線架、理線器）組成，是實現線路端接、跳接、管理和測試的核心區域。它負責連接水平子系統和垂直干線子系統，并通過跳線實現靈活的端口配置。
垂直干線子系統
也稱為骨干子系統，提供設備間與管理間之間的連接，通常貫穿于建筑物的弱電豎井中。主干線纜多采用大對數雙絞線或多模/單模光纜，以承載各樓層間的數據匯總流量。
設備間子系統
是安裝核心網絡設備（如核心交換機、服務器、程控交換機）的空間，通常位于建筑的中心機房。該區域對供電、溫度、濕度、防塵和接地有特定的標準要求。
建筑群子系統
當系統覆蓋多棟建筑時，此子系統負責連接不同建筑物之間的主干線纜。通常采用鎧裝單模光纖，通過地下管道、電纜溝或架空方式進行敷設，并需考慮防雷擊和電磁防護。
關鍵技術與實施要點
1. 線纜選型
目前，水平布線廣泛采用超六類（Cat 6A） 雙絞線，其可支持10Gbps傳輸速率至100米距離，滿足未來多年的網絡升級需求。垂直主干及建筑群互聯則普遍采用單模光纖，以獲得更高
的帶寬和長距離傳輸能力。在電磁干擾較強的工業環境，需考慮使用屏蔽線纜并做好接地。
2. 施工規范
施工質量直接影響系統性能與使用壽命。主要規范包括：
敷設規范：線纜彎曲半徑不應小于其外徑的8倍（雙絞線）或20倍（光纜），以防損傷。強弱電線纜應分開布放，平行間距建議大于300mm，交叉時需采取隔離措施。
端接工藝：雙絞線端接必須嚴格遵循T568A或T568B標準線序，使用專業工具確保壓實，避免因串擾導致性能下降。光纖熔接或端接需控制損耗在標準范圍內。
標識管理：所有線纜、配線架端口和信息插座均應使用清晰、持久的標簽進行標識，建議采用統一的編碼規則，以便于后期的維護與故障排查。
3. 測試與驗收
工程完工后，必須進行全面的性能認證測試。對于銅纜鏈路，需使用專業測試儀驗證接線圖、長度、衰減、近端串擾等全部參數是否符合設計類別標準。對于光纖鏈路，需使用光時域
反射儀等設備測試其衰減值與長度，并形成規范的測試報告作為驗收依據。
總結
中山監控安裝公司最后談到一個優質的綜合布線系統，其價值在于通過前期的標準化設計、規范化施工和嚴格測試，構建一個穩定、透明、靈活的物理傳輸通道。它不僅服務于當前的
應用需求，更是建筑物在未來十幾年內承載各類新技術、新業務的可信賴基礎。合理的規劃與投資，能有效避免因網絡基礎不穩定而導致的重復改造和運營中斷，從長遠看具有極高的經濟性與必要性。 |
|
|
